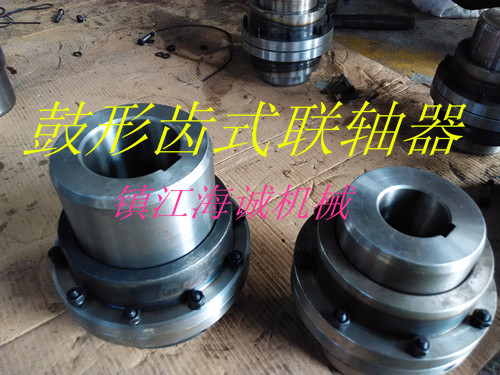

镇江海诚机械制造为你定制各种规格的鼓形齿式联轴器、带制动轮鼓形齿式联轴器。
  带制动盘鼓形齿联轴器，该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间。带制动盘鼓形齿联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也大大提高，保证了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

  GIICL型—鼓形齿式联轴器一套分为4件，外齿圈2件，内齿圈2件，内齿圈是窄型的，两半联轴器中间带有O型密封圈用铰制孔螺栓拧紧，在任何一个外齿圈外钻一个注油孔。两半联轴器内齿圈后端里有O型密封圈，齿面都做调质蘸火处理，工序一般是先用车床车，在制齿，然后钻孔，装配。 鼓形齿轴套齿形加工，我国从开始的手动、电脉冲、液压仿形到目全的数控加工，精度完全可以达到设计要求。     需要硬齿面时可以进行氮化处理，亦可以用优质低碳合金钢进行渗碳淬火后磨削或用合金刀刮削的办法达到设计要求。鼓形齿式联轴器承载能力和寿命取决于接触强度,而齿面曲率半径和齿啮合角则直接影响接触强度,下面就齿啮合角和曲率半径与接触强度的关系.我们看到齿面曲率半径和齿啮合角直接影响接触应力, 啮合角小曲率半径大, 曲率半径大则接触应力小。
 镇江海诚机械是专业制作联轴器的优秀厂家，公司长期为客户定制鼓形齿式联轴器、万向联轴器、弹性联轴器等，定制联轴器找海诚机械，价格优惠、服务周到，交货及时，欢迎选购。
