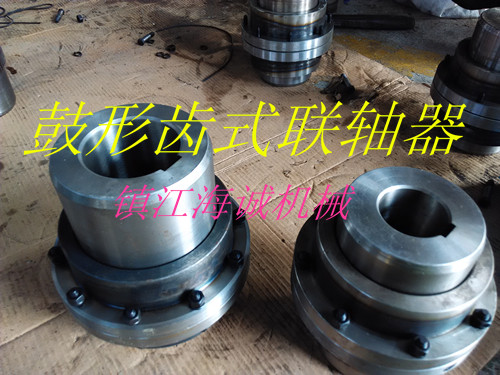

镇江海诚机械专业制作鼓形齿式联轴器、带制动轮鼓形齿式联轴器，尺寸齐全，承接非标联轴器的出图、制作。

  鼓形齿式联轴器结构联接情况电动机与半联轴器4配合部位为6mm,长度为32mm,轴上无键槽，无法实现键联接传递扭矩，根据电动机的装配要求，电动机与半联轴器孔采用过渡配合之间，扭矩主要靠固定在半联轴器上的两个M5的紧定螺钉传递，在使用过程中，此结构存在下列不足：电动机轴和紧定螺钉之间是线面接触，接触面特别小，传递扭矩十分有限。鼓形齿式联轴器该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿 ，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间 ，带制动盘鼓形齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也大大提高 ，保证了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形 ，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上 ，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器)，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
  鼓形齿式联轴器的基本型号有哪些呢？一般的型号分为：GICL/GIICL、GICLZ/GIICLZ、WG/WGZ、WGP、WGT、WGJ、TGL等，镇江海诚机械专业生产各种型号的联轴器，价格优惠，质量保证，欢迎来电询价！
