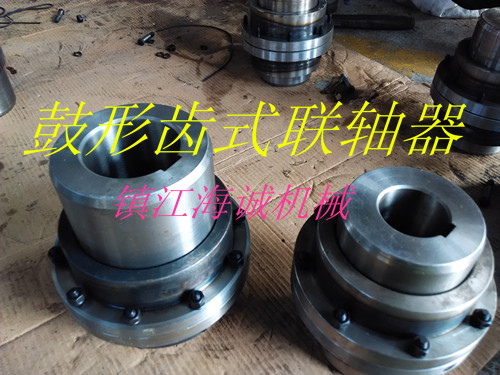

鼓形齿轮是在传动领域中应用较为成熟的可移动刚性联轴器-鼓形齿式联轴器的关键零件之一。鼓形齿式联轴器的基本结构，它是由正常直齿内齿轮和鼓形外齿轮所组成，其形式相当于一个花键联接，不过在传动时按照齿轮啮合原理啮合联接，两齿轮的齿数相同，理论上传动比为1：1，且由于鼓形外齿的特殊结构，可实现两端鼓形齿轮轴线间的径向偏移Δα及角度位 移Δθ，还能实现内外齿轮轴线间的偏斜角θ，且承载能力高，运转平稳，工作可靠。 鼓形齿式联轴器应根据使用要求和工作条件选用。按照联接轴伸型式，GCLD型联轴器的主动端均可选用圆柱形、短圆柱型和圆锥形3种轴孔型式，从动端均可选用段圆柱形、圆柱形轴孔型式；GICL型、GIICL型联轴器的任一端都可作主、从动端；GIICLZ型联轴器的外齿轴套与中间轴联接，半联轴器与工作轴或电机轴联接。半联轴器和外齿轴套的加工精度为H7，其表面粗糙度R不得大于1.6um,圆柱孔的圆柱度不得低于GB/T1184-1996中的规定的8级精度。 联轴器的轴孔和键槽型式及尺寸按GB/T3852-1997的规定。内齿圈法兰联接铰孔对公称位置的位置度公差应小于其配合公差之半。外齿轴套齿宽中心截面的对称度。联轴器的内、外齿鹾合在油浴中工作，不得有漏油现象。 一般情况采用润滑脂，其牌号为4号。GICLZ型、GIICLZ型联轴器采用接中间轴结构时，中间轴的质量不得大于根据公称扭矩计算而得的齿节圆戳合处得圆周角的2%.高转速的中间轴要验算临界转速。联轴器的轴孔型式和尺寸，在同一规格中按规定组合。当两轴线无径向位移时，外齿轴套与内齿圈轴线的许用角向补偿量和两轴线的****角向补偿量。当两轴无角向位移时，联轴器的选用补偿量，许用径向补偿量，两轴端轴线偏角、安装、装配****允许误差为5. 鼓形齿轮是在直齿圆柱齿轮的基础上演变而成的，为了能实现****的偏转位移，齿轮的毛坯件为一个球体被两个平面切割后形成的，即齿轮分布在被平面切割后剩余的球面上，在它的轴向截面内的齿顶圆、齿根圆及分度圆均为圆弧形，各个圆弧的中心都位于齿轮轴线（有些鼓形齿轮的齿形圆弧中心不在轴线上）的同一点上，其齿向截面A-A为腰鼓形，故称为鼓形齿轮。 在滚齿机上利用模板使滚刀轴线的走刀运动相对工件沿着鼓形齿轮所要求的半径为Rg的圆弧轨迹运动，是机械仿形加工的基本原理。常见的鼓形外齿切削加工如图3所示的用盘装齿轮铣刀沿圆弧轨迹运动进给铣削加工和用齿轮滚刀沿圆弧轨迹运动走刀加工，两者铣削的鼓形齿外齿在垂直于齿轮中心与刀具中心运动轨迹圆弧所构成平面的平面能的齿形具有相同的渐开线齿廓。
