镇江海诚联轴器厂专业生产齿轮联轴器、鼓形齿联轴器、万向联轴器、弹性联轴器、型号齐全，非标定制，欢迎来图咨询，联系电话：18913433240

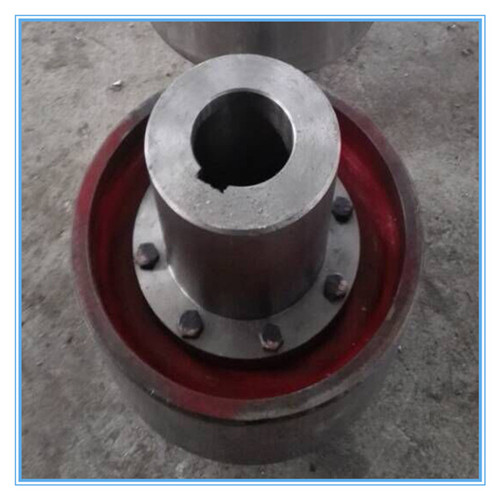

NGCL型带制动轮鼓形齿式联轴器属于刚挠性连轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半连轴器等 零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿 制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能 力，延长使用寿命。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及 维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。
NGCL型带制动轮鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在 有良好和密封的状态 下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。
NGCL型带制动轮鼓形齿式联轴器型式参数有 A型，适用于NGCL1-NGCL13型的 B型，适用于NGCL14型的 A型和B型联轴器基本参数和主要尺寸可以参考本网站的联轴器产品图纸专栏。 联轴器轴孔和联结型式与尺寸应符合GB/T3852的规定。键槽型式有ABB1CD型 标记示例如：NGCL6带制动轮鼓形齿式联轴器 主动端：Z1型轴孔，C型键槽，d=60mm,L=107mm 从动端：J1型轴孔，A型键槽，d=60,mm,L=107mm 即NGCL6-Z1C 60*107/J1 60*70 《JB/ZQ4644-97》
