WGT中间接管鼓形齿联轴器的结构特点

来源:本站   作者:匿名   发布:2023/12/27   修改:2023/12/27   隶属于:行业新闻

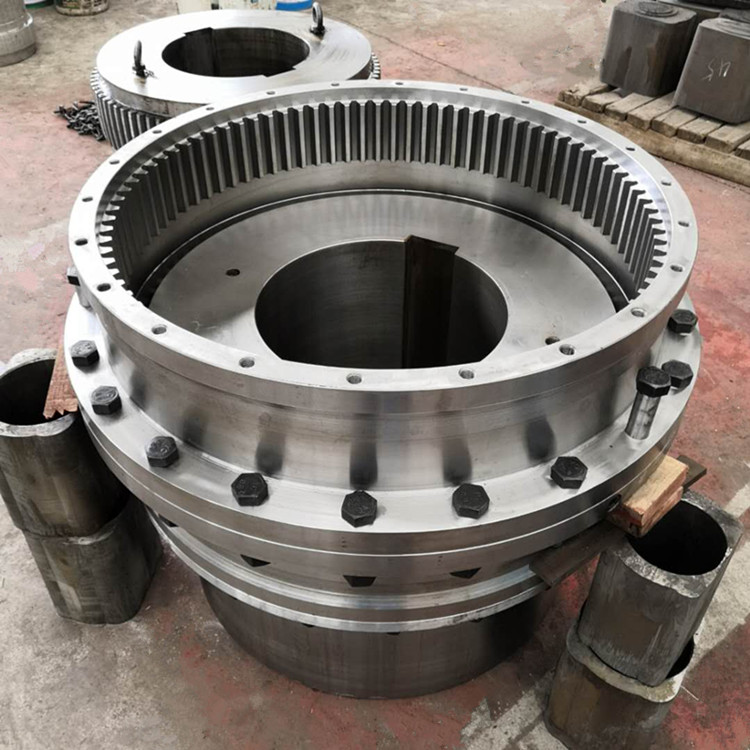

  WGT型带中间轴鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。
WGT型中间套齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。

 WGT型带中间套鼓形齿式联轴器有什么特点,是怎样选型的呢,今天我们以WGT8鼓形齿联轴器为例,来说说其中的知识 主动端:Y型轴孔,A型键槽,d=60mm,L=142mm 从动端:J1型轴孔,A型键槽,d=100mm,L=167mm 即WGT8-YA60*142/J1A100*167《JB/T7004-93》

  我公司专业制作各种型号的齿式联轴器GIICL系列鼓形齿联轴器、CL传统直齿联轴器、NGCL系列制动轮鼓形齿联轴器等,欢迎来电咨询
